Mapa de palco: como representar sua montagem com clareza

O que precisa aparecer

• Frente do palco e posição da plateia.
• Cada músico identificado por função.
• Instrumentos, amplificadores e pedais relevantes.
• Microfones e direct boxes.
• Monitores com numeração de mixes.
• Pontos de energia e extensões especiais.
• Posição de playback, computador ou interface.
• Legenda, data, versão e contato técnico.

Como fazer em 5 passos

1. Desenhe o palco em vista superior e marque a frente.
2. Posicione a formação como ela realmente se apresenta.
3. Adicione captação e conexões.
4. Numere monitores e relacione-os aos mixes.
5. Compare o desenho com a input list do rider técnico.

Exemplo textual de montagem

Na versão gráfica, use ícones e rótulos. O exemplo serve apenas para mostrar o nível de detalhe.

Orientação e perspectiva

Indique “plateia” ou “frente do palco”. Termos como esquerda e direita podem ser interpretados do ponto de vista do público ou do artista. Prefira posições no desenho e, se usar “stage left/stage right”, mantenha o padrão técnico de quem olha do palco para a plateia.

O que não colocar

Não transforme o mapa em uma lista completa de marcas, repertório ou hospitalidade. Informações extensas pertencem ao rider. No mapa, legibilidade vence decoração.

Formato de arquivo

PDF é adequado para envio e impressão. Mantenha uma fonte editável para alterações. Nomeie de forma previsível, como artista-mapa-de-palco-2026-08.pdf, e evite mandar versões com “final-final-2”.

Mapa de palco para solo e duo

Mesmo uma montagem pequena se beneficia do documento: ele esclarece pedestal, DI, monitor, banco, tomada e posição. Uma página simples pode evitar atrasos e equipamento duplicado.

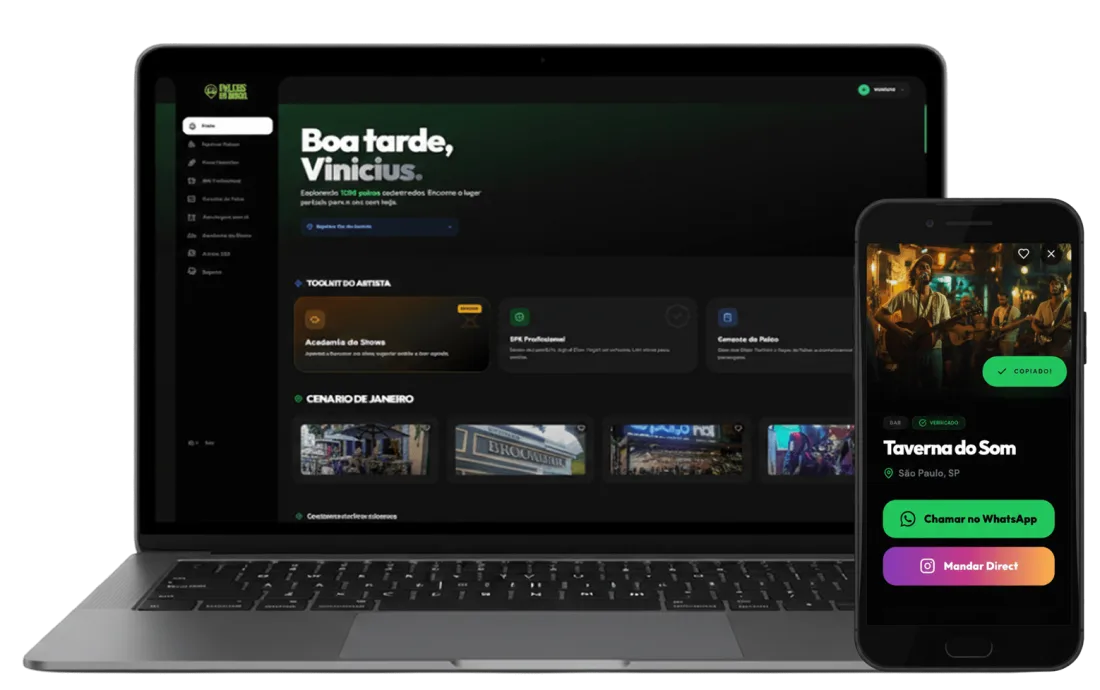

Dentro do Palcos do Brasil, o Gerente de Palcos permite organizar mapa e rider como parte do kit usado na prospecção de shows.
